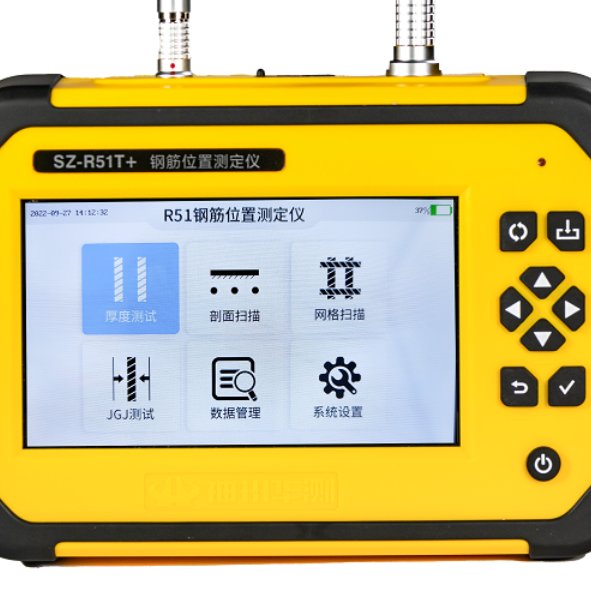

鋼筋位置測定儀SZ-R51T+
| 產品型號： |
SZ-R51T+ |
|
|
| 所 在 地： |
上海 |
| 更新日期： |
2025-04-27 |
| | 型號：SZ-R51T+ | | 加工定制：否 | | 測量范圍：Φ6~Φ50 | |
| | 測量精度：7~79 | | 直徑測量范圍：6~59mm | | 工作環境溫度：-20-50 | |
| | 供電方式：可拆卸原裝松下鋰電池 | | 尺寸：195x124x50 mm | | 電源：鋰電池 | |
| | 用途：檢測現有鋼筋混凝土或新建鋼筋混凝土內部鋼筋直徑、 位置、分 | | 尺寸：195x124x50 mm | | 電源：鋰電池 | |
SZ-R51T鋼筋位置測定儀用于檢測現有鋼筋混凝土或新建鋼筋混凝土內部鋼筋直徑、 位置、分布及鋼筋的混凝土保護層厚度。
- 依據規范《混凝土中鋼筋檢測技術規程》JGJ/T152-2019
《混凝土結構工程施工質量驗收規范》 GB 50204-2015
《建筑結構檢測技術標準》 GB/T50344-2004
《混凝土結構設計規范》(2015 版) GB50010-2010
《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》DB11/T365-2016
《混凝土結構現場檢測技術標準》GBT/50784-2013
《鋼筋保護層厚度測量儀、樓板厚度測量儀計量校準規范》JJF1224-2009
儀器測量快速、準確。我公司鋼筋儀測試速度快，能夠?qū)︿摻钸M行準確的定位，儀器測試的重復性和穩定性好，這是我公司鋼筋儀的一個鮮明特點。
新一代產品外殼設計。外殼采用包膠設計，小巧精致，手感舒適；
硅膠鍵盤防塵防水。
采用彩色液晶屏。界面設計優美，操作簡單；
可拆卸原裝松下鋰電池。鋰電池可拆卸充電或者直接用充電寶充電，方便現場使用；
- 信號線質量好。采用日本太陽誘電信號線，線柔軟、結實，使用壽命長；
- 我公司鋼筋儀探頭底面采用高質量耐磨層，探頭的壽命比同類產品的壽命提高了數倍。
- 。測試中無需更換探頭，可進行雙量程的切換，保證了測試精度和探測深度。
- 。測試結果直接顯示在屏幕上，無需人工參與，大大提高了測試精度。
功能強大的windows數據分析處理軟件。以圖形的方式表示測試結果，可以直接生成Word檢測報告或?qū)?shù)據導入Excel，方便快捷。
| 規格型號 |
SZ-R71S |
SZ-R51T+ |
SZ-R51 |
| 鋼筋保護層厚度測試 |
鋼筋直徑測量范圍 |
Φ6~Φ50 |
Φ6~Φ50 |
Φ6~Φ50 |
| 保護層測量范圍 |
一量程6~59mm 二量程7~180mm |
|
| 保護層厚度*大允許誤差 |
±1（mm） |
7~79 |
7~79 |
7~79 |
| ±2（mm） |
80~119 |
80~119 |
80~119 |
| ±4（mm） |
120~180 |
120~180 |
1120~180 |
| 直徑*大允許誤差 |
±1檔 |
±1檔 |
±1檔 |
| 普通厚度測試 |
√ |
√ |
√ |
| 網絡測試 |
√ |
√ |
- |
| 剖面測試 |
√ |
√ |
- |
| 掃描邊界 |
無邊界 |
無邊界 |
- |
| 鋼筋銹蝕測試 |
測量范圍（mV） |
2000 |
- |
- |
| 測試精度（mV） |
±1 |
- |
- |
| 測試間距 |
1~99可設置 |
- |
- |
| 測點數量 |
20萬個數據測點 |
- |
- |
| 測試面積 |
8000㎡ |
|
|
| 供電方式 |
可拆卸原裝松下鋰電池 |
可拆卸原裝松下鋰電池 |
可拆卸原裝松下鋰電池 |
| 供電時間 |
＞35小時 |
＞35小時 |
＞35小時 |
| 數據傳輸方式 |
作為U盤傳輸 |
作為U盤傳輸 |
作為U盤傳輸 |
| LCD顯示屏 |
854X480 |
854X480 |
854X480 |
| 主機尺寸 |
195x124x50 |
195x124x50 |
195x124x50 |
| |
|
|
|
|
|
|
| 主機 |
探頭 |
掃描小車（51T+專配） |
信號線 |
| |
|
|
|
| USB傳輸線 |
資料袋（內含光盤、用戶手冊、出廠合格證） |
樹脂箱子 |
|
| |
|
|
|
| 功能選擇界面 |
厚度測試界面 |
網格掃描測試 |
剖面掃描測試 |
| |
|
|
|
機外軟件具有強大的數據分析和處理功能：數據的USB口傳輸；可對數據進行統計分析并根據規范得出初步的結論；可生成多達6種的word報告；可將測試的網格數據、剖面數據以圖示的形式直觀的顯示給用戶；可將數據導入Excel，方便用戶進行下一步分析處理。
| 總體界面 |
剖面測試界面 |
數據列表 |
| |
|
|
